沼氣流量表接線圖
點擊次數：2226 發布時間：2021-01-08 05:47:09
3. 安裝與連接
3. 1 一體型儀表安裝與連接外觀結構圖
圖 1 適用管徑 DN80 以上 DN500 以下精簡型熱式氣體質量流量計
圖 2 適用管徑 DN10 以上 DN80 以下滿管型熱式氣體質量流量計

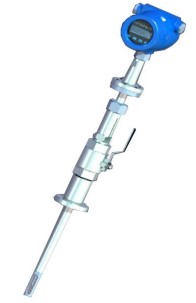

圖 3 適用管徑 DN80 以上 DN4000 以下標準型熱式氣體質量流量計
(一) 一體型插入式應插入至被測管路軸心，所以測量桿長度視測管徑大小而定。訂貨時應說明。若不能插入至管道軸心，將有廠方提供標定系數，以完成準確測量。
(二)一體型滿管式采用法蘭連接，符合國標 GB/T9119-2000.見附錄 2.
4. 接線
4. 1 傳感器接線端子說明
4. 2 輸出接線端子說明及接線方法：
(1)電源的接法

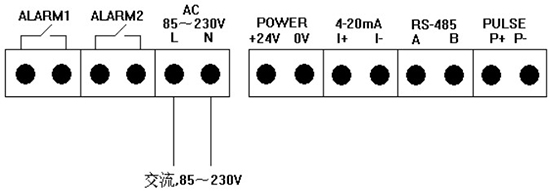

a.交流電源供電的接法

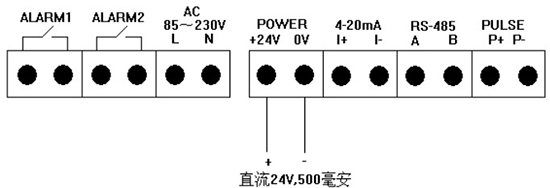

b.直流 24V 供電的接法:

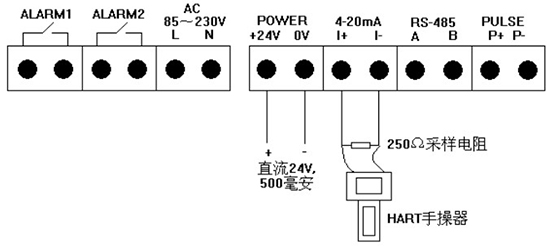

(2)四線制 4-20mA 電流輸出和 HART 手操器的接法:

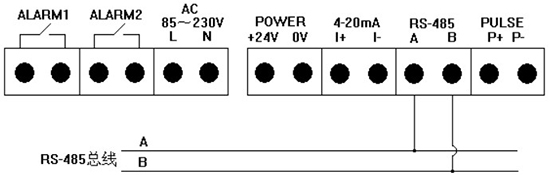

(3)RS-485 通訊的接法

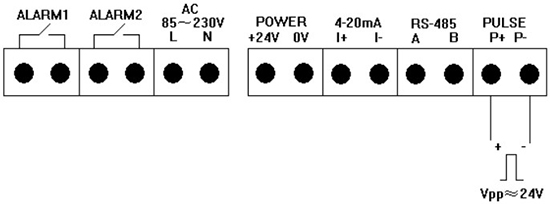

(4)脈沖輸出的接法

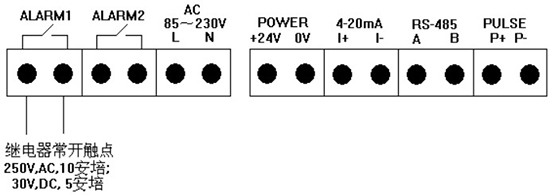

(5)報警輸出的接法:
